| 1.可編程控制器實驗臺 | 1臺 |

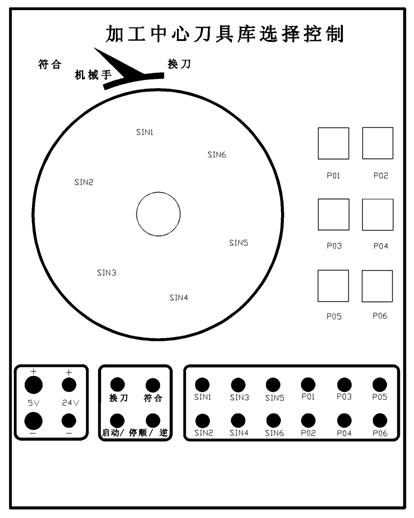

| 2.加工中心刀具庫選擇控制演示板 | 1塊 |
| 3.PC機或手持編程器 | 1臺 |
| 4.編程電纜 | 1根 |
| 5.自鎖式連接導線 | 若干 |
| 輸入地址： | ||||
| SIN1 | X1 | SIN2 | X2 | |
| SIN3 | X3 | SIN4 | X4 | |
| PO1 | X10 | PO2 | X11 | |
| PO3 | X12 | PO4 | X13 | |
| PO5 | X14 | PO6 | X15 | |
| 輸出地址： | 符合 | Y0 | 換刀 | Y1 |
| 啟動 | Y2 | 順/逆 | Y3 |
|

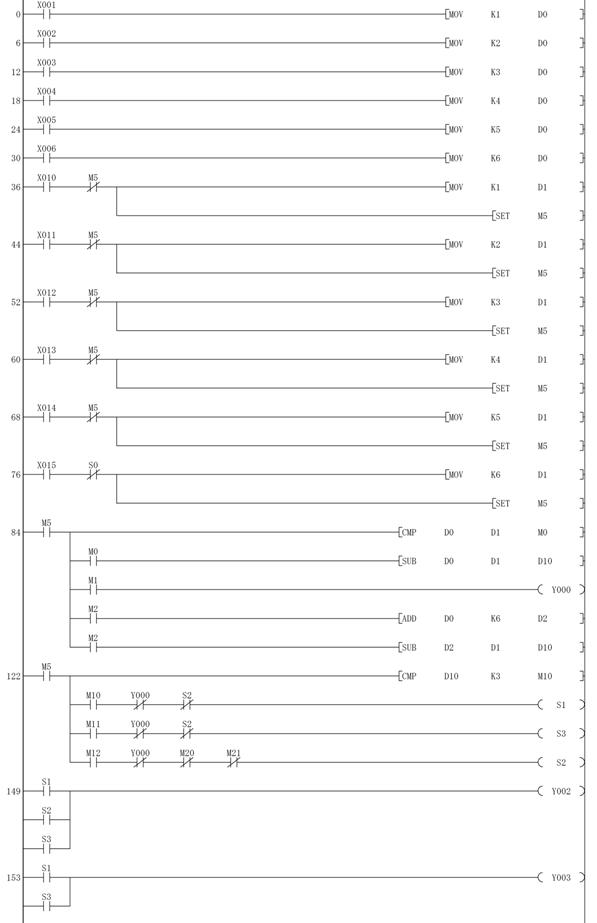

0 LD X001 1 MOV K1 D0 6 LD X002 7 MOV K2 D0 12 LD X003 13 MOV K3 D0 18 LD X004 19 MOV K4 D0 24 LD X005 25 MOV K5 D0 30 LD X006 31 MOV K6 D0 36 LD X010 37 ANI M5 38 MOV K1 D1 43 SET M5 44 LD X011 45 ANI M5 46 MOV K2 D1 51 SET M5 52 LD X012 53 ANI M5 |
54 MOV K3 D1 59 SET M5 60 LD X013 61 ANI M5 62 MOV K4 D1 67 SET M5 68 LD X014 69 ANI M5 70 MOV K5 D1 75 SET M5 76 LD X015 77 ANI S0 78 MOV K6 D1 83 SET M5 84 LD M5 85 CMP D0 D1 M0 92 MPS 93 AND M0 94 SUB D0 D1 D10 101 MRD 102 AND M1 103 OUT Y000 |
104 MRD 105 AND M2 106 ADD D0 K6 D2 113 MPP 114 AND M2 115 SUB D2 D1 D10 122 LD M5 123 CMP D10 K3 M10 130 MPS 131 AND M10 132 ANI Y000 133 ANI S2 134 OUT S1 136 MRD 137 AND M11 138 ANI Y000 139 ANI S2 140 OUT S3 142 MPP 143 AND M12 144 ANI Y000 145 ANI M20 |

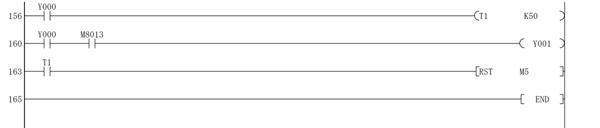

146 ANI M21 147 OUT S2 149 LD S1 150 OR S2 151 OR S3 152 OUT Y002 153 LD S1 154 OR S3 155 OUT Y003 156 LD Y000 160 LD Y000 161 AND M8013 162 OUT Y001 163 LD T1 164 RST M5 165 END |
| SIN1 | X1 |
可 編 程 控 制 器 實 驗 臺 |
Y0 | 符合 |
| SIN2 | X2 | Y1 | 換刀 | |
| SIN3 | X3 | Y2 | 啟動 | |
| SIN4 | X4 | Y3 | 順/逆 | |
| SIN5 | X5 |
COM0-COM5 |
|
|
| SIN6 | X6 | |||
| PO1 | X10 | |||
| PO2 | X11 | |||
| PO3 | X12 | |||
| PO4 | X13 | |||
| PO5 | X14 | |||
| PO6 | X15 |
| Y2（啟動） | Y3（順/逆） | 刀具盤 |
| 1 | 0 | 順 |
| 1 | 1 | 逆 |
| 0 | 0 | 停止 |
| 0 | 1 | 停止 |
